उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | संचरण दूरी: | 550m-120Km (एसएफपी ट्रांसीवर पर निर्भर) |
|---|---|---|---|
| तरंगदैर्ध्य: | 1310 एनएम /1550 एनएम (एसएफपी ट्रांससीवर पर निर्भर करता है) | शिपिंग वजन: | 1.1 किलो / जोड़ी |
| आयाम (एलएक्सडब्ल्यूएक्सएच): | 166*28*105एमएम | परिचालन तापमान: | -40℃～ +80℃ |

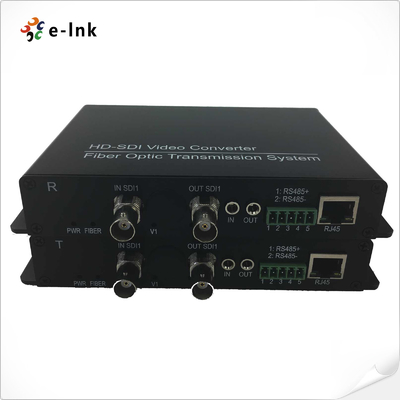

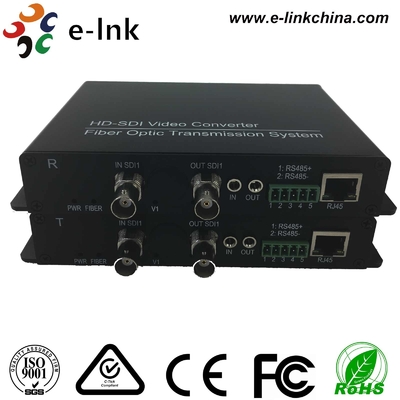

एसडी/एचडी/3जी-एसडीआई+RS485/RS422/RS232डेटा + 10/100M ईथरनेट ओवरफाइबर कनवर्टर
एसडीआई वीडियो एसएफपी मॉड्यूल लाभ
तरंग दैर्ध्य सीमा 1310nm, 1550nm और 16 अन्य प्रकार के CWDM तरंग दैर्ध्य हैं (ITU-T G का अनुपालन करें।694.2);
स्वचालित केबल समानांतर, 3.2 Gb/s (Belden 1694A) से नीचे की सभी दरों के लिए प्रयोग किया जाता है;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
वीडियो पुनर्जनन का समर्थन करें;
SFP ट्रांसीवर को गर्म-प्लग करने का समर्थन करें
अधिकतम कार्य दर 3.2Gb/s है।
SMPTE 292M (2.9Gb/s) घड़ी वसूली के लिए।
प्लग एंड प्ले उत्पाद जो एकल फाइबर पर एसडी-एसडीआई / एचडी-एसडीआई / 3 जी-एसडीआई परिवार के डिजिटल वीडियो इंटरफेस भेजने की अनुमति देता है।
तकनीकी सूचकांक
फाइबरऑप्टिकल मेंपदनाम:
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550m-120Km ((SFP ट्रांससीवर पर निर्भर करता है) |
| तरंगदैर्ध्य | 1310 एनएम /1550 एनएम (एसएफपी ट्रांससीवर पर निर्भर करता है) |
वीडियो
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्टः 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
वीडियो एसडीआई मानक | 270 एमबीपीएस ((एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
डेटा
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS485/RS422/RS232/मैनचेस्टर |
| आवृत्ति/दर समर्थन | 0~400K बीपीएस |
ईथरनेट
| पोर्ट | 10/100 बेस-टी, आरजे-45 कनेक्टर |
| कार्य मोड | पूर्ण डुप्लेक्स/अर्ध डुप्लेक्स |
| डेटा दर | 10 एमबीपीएस और 100 एमबीपीएस ईथरनेट (स्वचालित अनुकूलन) |
विद्युत आपूर्ति
| पावर एडाप्टर | AC 100-240V से DC 5V 2A |
| बिजली की खपत | <3W |
| आयाम आकार | 166*28*105MM |
| शिपमेंट वजन | 1.1 किलोग्राम प्रति जोड़ी |
| (बाहरी पावर एडाप्टर और पैकेज बॉक्स शामिल हैं) | |
पर्यावरण
| कार्य तापमान | -40°C+80°C |
| भंडारण तापमान | -40°C ∙ +85°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

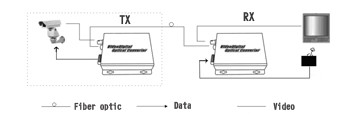

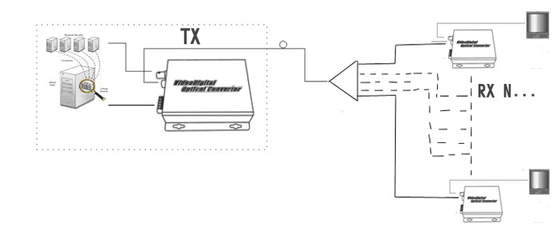

ई-लिंक के एसडीआई एसडी/एचडी/3जी वीडियो डिजिटल ऑप्टिकल कन्वर्टर में अंतरराष्ट्रीय उन्नत ऑल-डिजिटल गीगाबिट ऑप्टिकल फाइबर ट्रांसमिशन तकनीक को अपनाया गया है।इन मानकों का प्रयोग अनकम्प्रेस्ड, टेलीविजन सुविधाओं के भीतर अनएन्क्रिप्टेड डिजिटल वीडियो सिग्नल (वैकल्पिक रूप से एम्बेडेड ऑडियो और/या टाइम कोड सहित); उनका उपयोग पैकेट डेटा के लिए भी किया जा सकता है।और अब LNK-HD-SDI फाइबर ऑप्टिक उपकरणों के साथ आप फाइबर ऑप्टिक केबलों पर बड़ी दूरी पर उन संकेतों को वितरित कर सकते हैं. एचडी एसडीआई वीडियो सिग्नल गैर-विकृति, उच्च गुणवत्ता, लंबी दूरी के संचरण के साथ 1 एकल फाइबर के माध्यम से प्रेषित किया जा सकता है.स्पष्ट चित्र की गुणवत्ता, और डिवाइस के शरीर पर एलईडी स्थिति संकेत के साथ उच्च स्थिरता। उपकरणों की कार्य स्थिति को नेत्रहीन देखा जा सकता है। एक ही समय में, स्विच मूल्य, वोल्टेज,काम की स्थिति और अन्य रिवर्स उपयोगी संकेत जानकारी डेटा RS485 द्वारा नियंत्रित किया जा सकता है.इससे हमारे उपकरण विभिन्न ग्राहकों के अनुरोध आने पर अधिक लचीले होते हैं। इस उत्पाद के लिए संभावित अनुप्रयोग, कुछ का नाम लेने के लिए हैंः बुद्धिमान यातायात निगरानी प्रणाली, सुरक्षा प्रणाली,स्कूल नेटवर्किंग, औद्योगिक निगरानी (बिजली, रसायन, इस्पात, तेल, रेलवे आदि), सैन्य निगरानी (भण्डार, सीमा, गार्ड आदि), टीवी कार्यक्रम प्रसारण प्रणाली, स्टेडियम (लाइव एचडी वीडियो के लिए,ऑडियो प्रसारण).
