उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर इंटरफ़ेस: | सिम्प्लेक्स एफसी | संचरण दूरी: | 550m-20Km |
|---|---|---|---|
| तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | बिजली की खपत: | <5W |
| आयाम (एलएक्सडब्ल्यूएक्सएच): | 120 x 105 x 28 मिमी | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |
फाइबर कनवर्टर के लिए 3जी/एचडी-एसडीआई
एसडीआई वीडियो एसएफपी मॉड्यूल लाभ
प्रत्येक चैनल में 8-चैनल ऑडियो शामिल है
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
स्वचालित रीलॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
एचडी-एसडीआई कैमरा सिस्टम के साथ सीधे संगत
कम से कम 10 किमी (6.2 मील), 80 किमी तक की लंबी ट्रांसमिशन क्षमता
टर्मिनल ब्लॉक पावर इनपुट; गर्म स्वैप और गर्म प्लग;
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
1000 एम ऑप्टिकल फाइबर ट्रांसमिशन, अद्यतन के लिए आसान;
एसडीआई वीडियो एसएफपी मॉड्यूल तकनीकी सूचकांक
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| वीडियो एसडीआई मानक | 270 एमबीपीएस ((एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS422/RS485 रिवर्स दिशा |
| आवृत्ति/दर समर्थन | RS422 के लिए अधिकतम 115200 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |

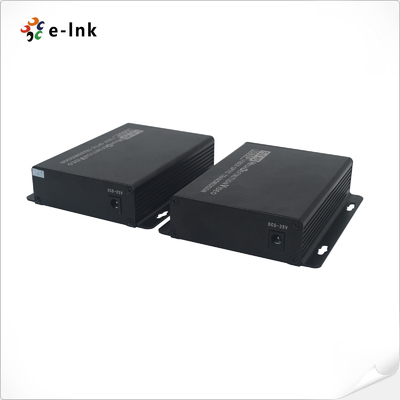

| पावर एडाप्टर | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| पी/एस | विद्युत आपूर्ति |
| डीएटी | डेटा |
| मैकेनिकल | |

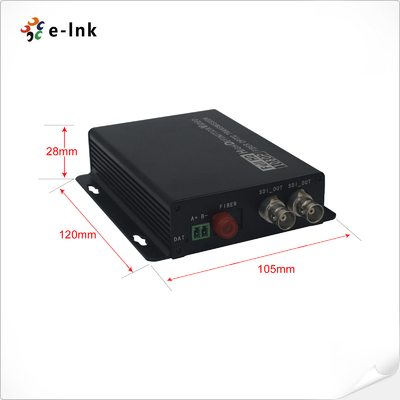

| आयाम (LxWxH) | 120 x 105 x 28 मिमी |
| वजन | 0.43 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | दीवार-माउंट |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

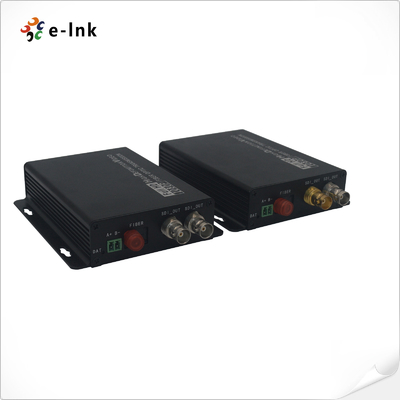

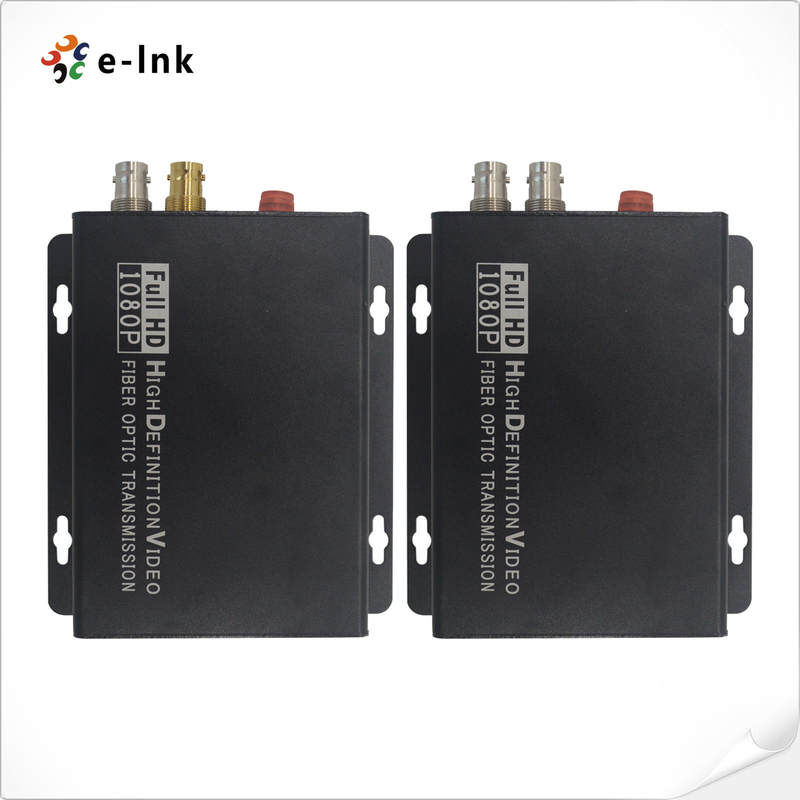

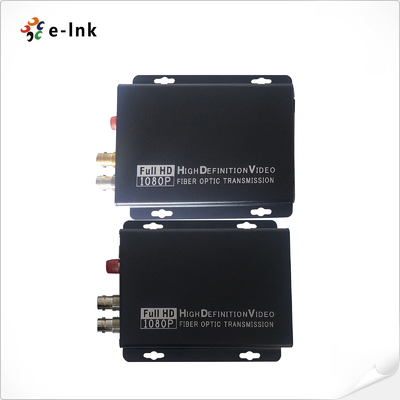

LNK-HD-110 और LNK-3G-110 सीरीज 3G/HD-SDI फाइबर कन्वर्टर 1 चैनल 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड) और रिवर्स RS422/485 डेटा सिग्नल का समर्थन करता है जो फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है,और एक 3 जी/एचडी-एसडीआई लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक 3जी/एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में 1080पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-HD-110-20 | एचडी-एसडीआई से फाइबर कनवर्टरRS422 रिवर्स डेटा और लूप आउट के साथ, SMF, FC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| LNK-3G-110-20 | RS422 रिवर्स डेटा और लूप आउट के साथ फाइबर कनवर्टर के लिए 3G-SDI, SMF, एफसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
