उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसडीआई से फाइबर ऑप्टिक कनवर्टर | बिजली अनुकूलक: | एसी 110 ~ 220 वी |
|---|---|---|---|
| बिजली की खपत: | <15W | आयाम: | 483 x 270 x 45 मिमी (19 इंच 1यू) |
| तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |

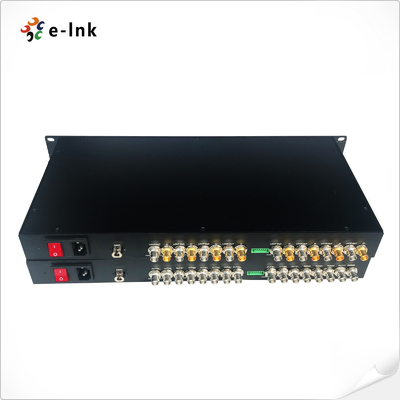

1U रैक-माउंटेबल 8-चैनल SD/HD/3G-SDI सिंगल फाइबर CWDM अनकंप्रेस्ड एक्सटेंडर
अवलोकन
LNK-SDI-8V सीरीज़ एक उच्च-प्रदर्शन 8-चैनल SD/HD/3G-SDI फाइबर ऑप्टिक ट्रांसमिशन सिस्टम है,
जो एक ही फाइबर केबल पर प्रसारण-गुणवत्ता वाले वीडियो और सीडी-स्तर के ऑडियो को प्रसारित करने में सक्षम है। प्रत्येक
यूनिट में एक ट्रांसमीटर और रिसीवर शामिल है, जो रियल-टाइम मॉनिटरिंग के लिए एक स्थानीय लूप आउटपुट के साथ 1080P 3G-SDI सिग्नल का समर्थन करता है।
मुख्य विशेषताओं में शामिल हैं:
- 8-चैनल SD/HD/3G-SDI वीडियो ट्रांसमिशन
- 1-चैनल रिवर्स RS-485 डेटा संचार
- कुशल केबलिंग के लिए सिंगल-फाइबर समाधान
- उच्च गुणवत्ता वाला वीडियो (3G-SDI तक) और सीडी-ग्रेड ऑडियो
प्रसारण, लाइव उत्पादन और पेशेवर AV सिस्टम के लिए आदर्श, यह कनवर्टर न्यूनतम विलंबता के साथ विश्वसनीय,
लंबी दूरी के सिग्नल ट्रांसमिशन को सुनिश्चित करता है।
विशेषताएँ
► स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► कम से कम 10 किमी (6.2 मील), 120 किमी तक लंबी ट्रांसमिशन क्षमता
► सुपर ऑप्टिक डायनेमिक रेंज और उपयोग से पहले समायोजन से मुक्त
► समस्या निवारण और निगरानी के लिए रीयल-टाइम स्थिति एलईडी संकेतक
► 3G-SDI कैमरा सिस्टम के साथ सीधे संगत और रिवर्स RS-485 डेटा प्रोटोकॉल का समर्थन करता है
► उद्योग स्तर का अल्ट्रा-ब्रॉड तापमान रेंज, विभिन्न वातावरणों के अनुकूल

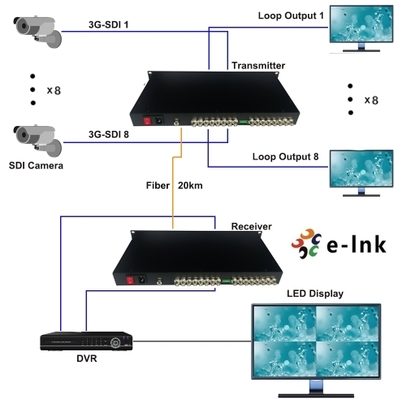

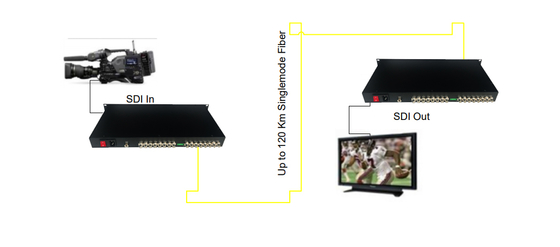

अनुप्रयोग
तकनीकी सूचकांक
फाइबर ऑप्टिकल इंटरफ़ेस
| फाइबर इंटरफ़ेस | |
| सिम्पलेक्स LC | ट्रांसमिशन दूरी |
| 550m-20Km | तरंग दैर्ध्य |
| 1310nm/1550nm | वीडियो |
| वीडियो इंटरफ़ेस | |
| BNC | वीडियो इनपुट/आउटपुट प्रतिबाधा |
| 75Ω | वीडियो इनपुट/आउटपुट वोल्टेज |
| विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp | वीडियो बिट्स दर |
| अधिकतम 3.2Gb/s | विभेदक लाभ (10%～90% APL) |
| <1% | SDI प्रारूप समर्थन |
| 625/25 PAL | 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| वीडियो SDI मानक | |
| 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) | SMPTE425M3Gb/s मैपिंग(3G-SDI) |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | |
| औद्योगिक मानक पेंच टर्मिनल | डेटा प्रकार |
| रिवर्स RS485 | आवृत्ति/दर समर्थन |
| RS485 के लिए अधिकतम 57600bps | BER |
<10ˉ| p>9विद्युत |
|
| पावर एडाप्टर | |
| AC 110~220V | बिजली की खपत |
| <15W | एलईडी संकेतक |
| SDI A/B/C/D/E/F/G/H | |
| SDI वीडियो | PWR |
| बिजली की आपूर्ति | यांत्रिक |
| आयाम (LxWxH) | |
| 19 इंच 1U (483 x 220 x 44.45 मिमी) | वज़न |
| 7KG/जोड़ा | आवरण |
| एल्यूमीनियम केस | माउंटिंग विकल्प |
| रैकमाउंट | पर्यावरण |
| कार्य तापमान | |
| -20℃～+70℃ | भंडारण तापमान |
| -40℃～+80℃ | कार्यकारी आर्द्रता |
| 0~95% | MTBF |
| ≥100000 घंटे | आदेश देने की जानकारी |
मॉडल
| विवरण | LNK-SDI-8V |
| 19" 1U 8-Ch HD-SDI वीडियो लूप-आउट के साथ, 20km, SM, LC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़ों द्वारा उपयोग किया जाता है | LNK-SDI-8V1R |
| 19" 1U 8-Ch HD-SDI वीडियो लूप-आउट + 1-Ch RS485 रिवर्स डेटा के साथ, 20km, SM, LC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़ों द्वारा उपयोग किया जाता है | LNK-SDI-8V1A |
| 19" 1U 8-Ch HD-SDI वीडियो लूप-आउट + 1-Ch फॉरवर्ड ऑडियो के साथ, 20km, SM, LC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़ों द्वारा उपयोग किया जाता है | LNK-3GSDI-8V |
| 19" 1U 8-Ch 3G-SDI 1080P वीडियो लूप-आउट के साथ, 20km, SM, LC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़ों द्वारा उपयोग किया जाता है | LNK-3GSDI-8V1R |
| 19" 1U 8-Ch 3G-SDI 1080P वीडियो लूप-आउट + 1-Ch RS485 रिवर्स डेटा के साथ, 20km, SM, LC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़ों द्वारा उपयोग किया जाता है | LNK-3GSDI-8V1A |
| 19" 1U 8-Ch 3G-SDI 1080P वीडियो लूप-आउट + 1-Ch फॉरवर्ड ऑडियो के साथ, 20km, SM, LC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़ों द्वारा उपयोग किया जाता है |
