उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम |
|---|---|---|---|
| डेटा प्रकार: | टैली और रिवर्स RS485 | आवरण: | एल्यूमीनियम का मामला |
| बढ़ते विकल्प: | डेस्कटॉप | वजन: | 75G (TX) 75G (RX) 450G (पैकेज) |
अवलोकन

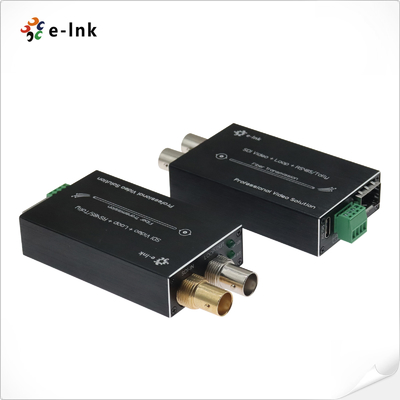

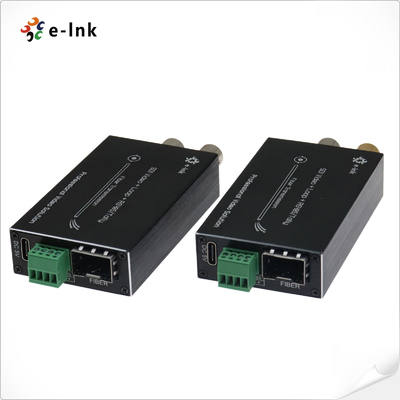

LNK-M3G-1V सीरीज़ एक कॉम्पैक्ट और उच्च-प्रदर्शन वाला 3G/HD-SDI फाइबर ऑप्टिक कनवर्टर है, जिसे डिज़ाइन किया गया है
पेशेवर प्रसारण और वीडियो ट्रांसमिशन अनुप्रयोगों के लिए। यह समर्थन करता है:
- 1 चैनल 3G/HD-SDI वीडियो (एम्बेडेड ऑडियो के साथ)
- टैली सिग्नल (कैमरा नियंत्रण और इंटरकॉम के लिए)
- रिवर्स RS485 डेटा (द्विदिश संचार के लिए)
सभी सिग्नल एक ही फाइबर ऑप्टिक केबल पर प्रेषित होते हैं, जो लंबी दूरी, कम विलंबता और
बाधा-मुक्त सिग्नल डिलीवरी सुनिश्चित करते हैं। एक स्थानीय 3G/HD-SDI लूप आउटपुट सिस्टम के लिए वास्तविक समय की निगरानी की अनुमति देता है
सत्यापन।
ई-लिंक 3G/HD-SDI वीडियो ओवर फाइबर कन्वर्टर्स सेट में एक ट्रांसमीटर और एक रिसीवर शामिल है,
पूरी तरह से 1080p और अन्य मानक 3G/HD-SDI वीडियो प्रारूपों के साथ संगत।
लाइव प्रोडक्शन, प्रसारण और AV सिस्टम के लिए आदर्श, यह कनवर्टर एक विश्वसनीय और लागत प्रभावी प्रदान करता है
फाइबर पर उच्च गुणवत्ता वाले वीडियो के लिए समाधान।
विशेषताएँ
स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
हॉट स्वैप और हॉट प्लग
प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड है
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत
उद्योग स्तर का अल्ट्रा-ब्रॉड तापमान रेंज (-20℃~+70℃), विभिन्न वातावरणों के अनुकूल

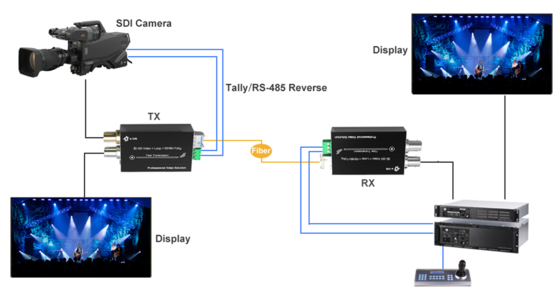

अनुप्रयोग
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550m-20Km |
| तरंग दैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | BNC |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| विभेदक लाभ (10%～90% APL) | <1% |
| SDI प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| वीडियो SDI मानक | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s मैपिंग(3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली और रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200bps RS485 के लिए अधिकतम 57600bps |
| BER | <10ˉ9 |
| विद्युत | |
| पावर एडाप्टर | DC 5V |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| SDI | SDI वीडियो |
| P/T | बिजली की आपूर्ति |
| यांत्रिक | |
| आयाम (LxWxH) |
73 x 44 x 17 मिमी (TX) 73 x 44 x 17 मिमी (RX) 185 x 132 x 100 मिमी (पैकेज) |
| वज़न |
75g (TX) 75g (RX) 450g (पैकेज) |
| आवरण | एल्यूमीनियम केस |
| माउंटिंग विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20℃～+70℃ |
| भंडारण तापमान | -40℃～+80℃ |
| कार्यकारी आर्द्रता | 0~95% |
| MTBF | ≥100000 घंटे |
आदेश देने की जानकारी
| मॉडल | विवरण |
| LNK-M3G-1V-MM | टैली और रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप 3G-SDI से फाइबर कनवर्टर, MMF, LC फाइबर कनेक्टर 500 मीटर, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V-20 | टैली और रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप 3G-SDI से फाइबर कनवर्टर, SMF, LC फाइबर कनेक्टर 20KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V-40 | टैली और रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप 3G-SDI से फाइबर कनवर्टर, SMF, LC फाइबर कनेक्टर 40KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है |
इंटरफ़ेस&LED
