उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम |
|---|---|---|---|
| आयाम (एलएक्सडब्ल्यूएक्सएच): | 73 x 44 x 17 मिमी (TX) 73 x 44 x 17 मिमी (RX) 185 x 132 x 100 मिमी (पैकेज) | वजन: | 75G (TX) 75G (RX) 450G (पैकेज) |
| आवरण: | एल्यूमीनियम का मामला | बढ़ते विकल्प: | डेस्कटॉप |

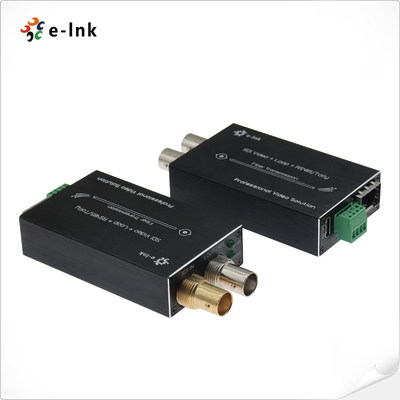

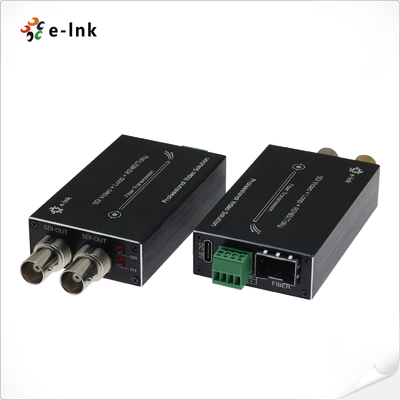

मिनी-टाइप HD-SDI से फाइबर कनवर्टर जिसमें टैली और रिवर्स RS485 शामिल हैं
अवलोकन
LNK-MHD-1V सीरीज़ एक कॉम्पैक्ट HD-SDI फाइबर ऑप्टिक ट्रांसमिशन समाधान है जिसे
पेशेवर वीडियो अनुप्रयोगों के लिए डिज़ाइन किया गया है। इस मिनी कनवर्टर में निम्नलिखित विशेषताएं हैं:
- एम्बेडेड ऑडियो के साथ 1-चैनल HD-SDI वीडियो ट्रांसमिशन
- कैमरा नियंत्रण के लिए एकीकृत टैली सिग्नल समर्थन
- द्विदिश संचार के लिए रिवर्स RS485 डेटा चैनल
- वास्तविक समय निगरानी के लिए लोकल HD-SDI लूप आउटपुट
मुख्य विशेषताएं:
• लंबी दूरी के सिग्नल डिलीवरी के लिए सिंगल फाइबर ऑप्टिक केबल ट्रांसमिशन
• एक ट्रांसमीटर और एक रिसीवर यूनिट शामिल है
• मानक HD-SDI वीडियो प्रारूपों का समर्थन करता है
• अंतरिक्ष-बाधित प्रतिष्ठानों के लिए आदर्श कॉम्पैक्ट डिज़ाइन
अनुप्रयोग:
- प्रसारण स्टूडियो
- लाइव इवेंट प्रोडक्शन
- वीडियो निगरानी प्रणाली
- पेशेवर AV इंस्टॉलेशन
यह विश्वसनीय फाइबर ऑप्टिक कनवर्टर विस्तारित दूरी पर सिग्नल बनाए रखते हुए उच्च-गुणवत्ता वाले HD वीडियो ट्रांसमिशन सुनिश्चित करता है। कॉम्पैक्ट फॉर्म फैक्टर इसे मोबाइल
उत्पादन सेटअप और निश्चित प्रतिष्ठानों के लिए विशेष रूप से उपयुक्त बनाता है जहां जगह सीमित है।
विशेषताएँ
स्वचालित केबल इक्वलाइज़ेशन, जिसका उपयोग 1.5 Gb/s (बेल्डन 1694A) से नीचे की सभी दरों के लिए किया जाता है
एसडीआई कैमरा सिस्टम के साथ सीधे संगत
सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त
उद्योग स्तर का अल्ट्रा-ब्रॉड तापमान रेंज (-20℃~+70℃), विभिन्न वातावरणों के अनुकूल
सभी पैथोलॉजिकल पैटर्न को संभालें, पूरी तरह से डिजिटल गैर-संपीड़न प्रसारण स्तर का ट्रांसमिशन

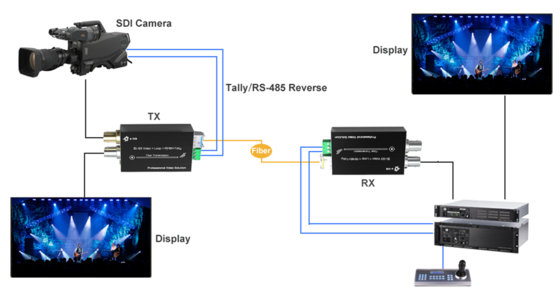

अनुप्रयोग
तकनीकी सूचकांक
फाइबर ऑप्टिकल इंटरफ़ेस
| फाइबर इंटरफ़ेस | |
| सिम्पलेक्स एलसी | संचरण दूरी |
| 550m-20Km | तरंग दैर्ध्य |
| 1310nm/1550nm | वीडियो |
| वीडियो इंटरफ़ेस | |
| BNC | वीडियो इनपुट/आउटपुट प्रतिबाधा |
| 75Ω | वीडियो इनपुट/आउटपुट वोल्टेज |
| विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp | वीडियो बिट्स दर |
| अधिकतम 1.48Gb/s | विभेदक लाभ (10%～90% APL) |
| <1% | एसडीआई प्रारूप समर्थन |
| 625/25 PAL | 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| वीडियो एसडीआई मानक | |
| 270Mbps (SD-SDI) | 1.485Gbps (HD-SDI) |
| डेटा | |
| भौतिक इंटरफ़ेस | |
| औद्योगिक मानक पेंच टर्मिनल | डेटा प्रकार |
| टैली और रिवर्स RS485 | आवृत्ति/दर समर्थन |
| RS422 के लिए अधिकतम 115200bps |
RS485 के लिए अधिकतम 57600bps BER |
<10ˉ| p>9विद्युत |
|
| पावर एडाप्टर | |
| DC 5V | बिजली की खपत |
| <5W | एलईडी संकेतक |
| एसडीआई | |
| एसडीआई वीडियो | पी/टी |
| बिजली की आपूर्ति | यांत्रिक |
| आयाम (LxWxH) | |
| 73 x 44 x 17 मिमी (TX) |
73 x 44 x 17 मिमी (RX) 185 x 132 x 100 मिमी (पैकेज) वज़न |
| 75g (TX) |
75g (RX) 450g (पैकेज) आवरण |
| एल्यूमीनियम केस | माउंटिंग विकल्प |
| डेस्कटॉप | पर्यावरण |
| कार्य तापमान | |
| -20℃～+70℃ | भंडारण तापमान |
| -40℃～+80℃ | कार्यकारी आर्द्रता |
| 0~95% | MTBF |
| ≥100000 घंटे | आदेश देने की जानकारी |
मॉडल
| विवरण | LNK-M |
| HD-1V-40टैली और रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप HD-SDI से फाइबर कनवर्टर, MMF, LC फाइबर कनेक्टर 500 मीटर, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है | LNK-M |
| HD-1V-40टैली और रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप HD-SDI से फाइबर कनवर्टर, SMF, LC फाइबर कनेक्टर 20KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है | LNK-M |

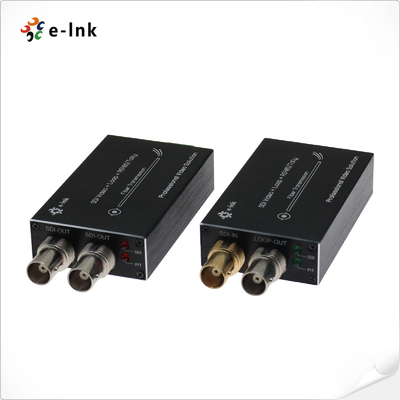

| HD-1V-40टैली और रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप HD-SDI से फाइबर कनवर्टर, SMF, LC फाइबर कनेक्टर 40KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है | इंटरफ़ेस और एलईडी |
