उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | एसडीआई से फाइबर ऑप्टिक कनवर्टर | बिजली अनुकूलक: | डीसी 5 वी |
---|---|---|---|
बिजली की खपत: | <5W | आयाम: | 72 x 42 x 22 मिमी (TX) 164 x 72 x 38 मिमी (RX) |
तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | वजन: | 1.5 किलो / जोड़ी |
अवलोकन

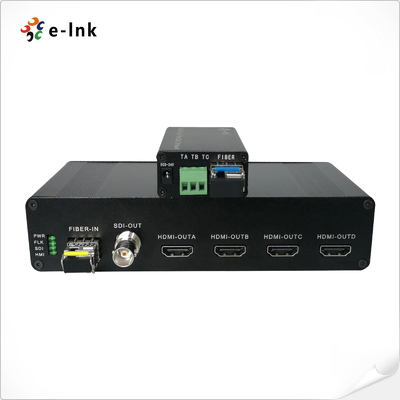

LNK-3G-1V4H सीरीज़ 3G-SDI फाइबर एक्स्टेंडर 1-चैनल 3G-SDI वीडियो के ट्रांसमिशन को सक्षम बनाता है,
जबकि वास्तविक समय की निगरानी के लिए एक स्थानीय SDI लूप-आउट प्रदान करता है। सिस्टम में एक ट्रांसमीटर शामिल है जिसमें
SDI लूप आउटपुट और एक रिसीवर जिसमें 1 SDI आउटपुट और 4 HDMI आउटपुट हैं, जो एक साथ अनुमति देता है
मल्टी-स्क्रीन डिस्प्ले। प्रसारण, लाइव इवेंट, वीडियो कॉन्फ्रेंसिंग और सुरक्षा निगरानी के लिए आदर्श,
यह लंबी दूरी पर प्रसारण-गुणवत्ता, हानि रहित वीडियो ट्रांसमिशन प्रदान करता है।
► 1Ch 3G-SDI इनपुट और लूप आउट के साथ ट्रांसमीटर

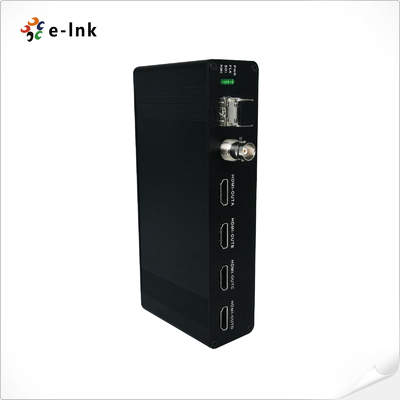

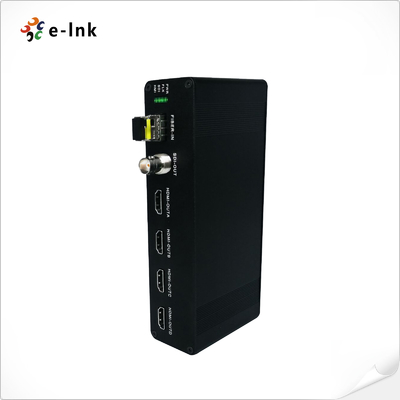

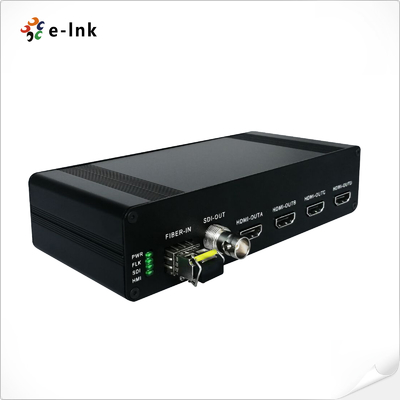

► 1Ch 3G-SDI आउटपुट और 4Ch HDMI आउटपुट के साथ रिसीवर
► स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► 3G-SDI कैमरा सिस्टम के साथ सीधे संगत
► कम से कम 10 किमी (6.2 मील) पर लंबी ट्रांसमिशन क्षमता, 80 किमी तक
► टर्मिनल ब्लॉक पावर इनपुट; हॉट स्वैप और हॉट प्लग;
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
► सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त;
► फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
► उद्योग स्तर का अल्ट्रा-ब्रॉड तापमान रेंज (-40℃~+85℃), विभिन्न वातावरणों के अनुकूल;
फाइबर ऑप्टिकल इंटरफ़ेस | |
फाइबर इंटरफ़ेस | सिम्पलेक्स एलसी |
संचरण दूरी | 550m-20Km |
तरंग दैर्ध्य | 1310nm/1550nm |
वीडियो - SDI | |
वीडियो इंटरफ़ेस | BNC |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
विभेदक लाभ (10%~90% APL) | <1% |
वीडियो SDI मानक | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
SMPTE425M3Gb/s मैपिंग(3G-SDI) | |
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) | |
वीडियो - HDMI | |
कनेक्टर | महिला HDMI टाइप A |
प्रतिबाधा | 100Ω |
संकल्प | 1920*1200@60Hz तक |
HDMI केबल रेंज | <5 मीटर |
विद्युत | |
पावर एडाप्टर | DC 5V |
बिजली की खपत | <5W |
एलईडी संकेतक | |
PWR | बिजली की आपूर्ति |
FLK | फाइबर लिंक |
SDI | SDI वीडियो |
HMI | HDMI वीडियो |
यांत्रिक | |
आयाम (LxWxH) | ट्रांसमीटर: 72 x 42 x 22 मिमी |
रिसीवर: 164 x 72 x 38 मिमी | |
वज़न | 1.5KG/जोड़ा |
आवरण | एल्यूमीनियम केस |
माउंटिंग विकल्प | डेस्कटॉप |
पर्यावरण | |
कार्य तापमान | -20℃~+70℃ |
भंडारण तापमान | -40℃~+80℃ |
कार्यकारी आर्द्रता | 0~95% |
MTBF | ≥100000 घंटे |
आयाम और आकार
आदेश देने की जानकारी
मॉडल | विवरण |
LNK-3G-1V4H | 3G-SDI फाइबर एक्स्टेंडर, 3G-SDI इनपुट और लूप आउट के साथ ट्रांसमीटर, 1Ch 3G-SDI आउटपुट और 4Ch HDMI आउटपुट के साथ रिसीवर, SMF, LC फाइबर कनेक्टर 20KM, जोड़े द्वारा उपयोग किया जाता है |
