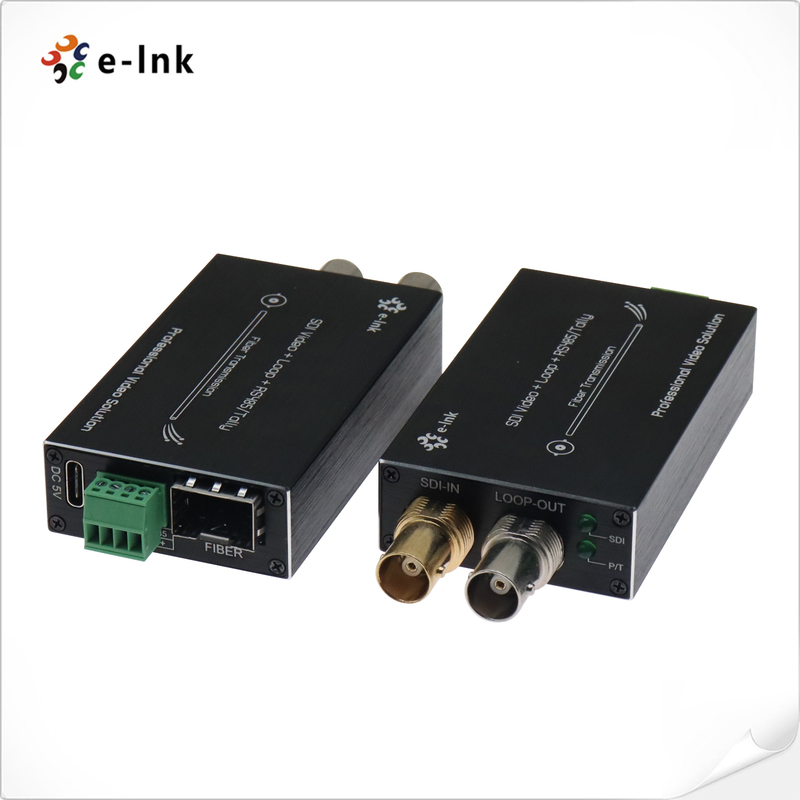

E-link Mini HD-SDI Fiber Converter with Tally & RS485 Loop Out

बड़ी छवि : E-link Mini HD-SDI Fiber Converter with Tally & RS485 Loop Out

उत्पाद विवरण:

उत्पत्ति के प्लेस:	ग्वांगडोंग, चीन
ब्रांड नाम:	E-link
प्रमाणन:	CE, RoHS, FCC, ISO9001
मॉडल संख्या:	एलएनके-एमएचडी-1वी
दस्तावेज:	E-link LNK-MHD-1V Series Mi....0.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	$89-$119
पैकेजिंग विवरण:	फाइबर ऑप्टिक कनवर्टर मानक निर्यात पैकेज
प्रसव के समय:	5-12working दिन
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल, क्रेडिट कार्ड
आपूर्ति की क्षमता:	1000pcs/महीना

संपर्क करें

विस्तृत उत्पाद विवरण

DIMENSIONS:	73 × 44 × 17 मिमी (प्रत्येक इकाई)	डेटा इंटरफ़ेस:	टैली और RS485 (स्क्रू टर्मिनल)
संचरण दूरी:	20 किमी तक (एकल-मोड फाइबर)	फाइबर कनेक्टर:	एलसी सिंप्लेक्स
परिचालन तापमान:	-20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस	आवास सामग्री:	अल्युमीनियम
प्रमुखता देना:	Tally HD-SDI Fiber Converter , E-link Mini HD-SDI Fiber Converter

E-link Mini HD-SDI Fiber Converter with Tally & RS485 Loop Out

Overview

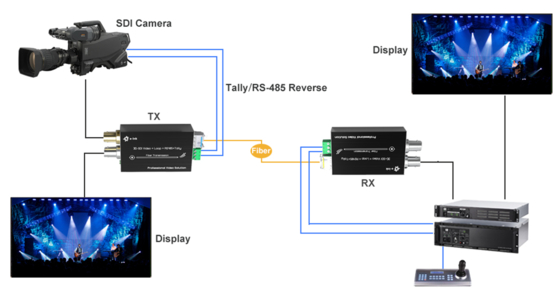

The LNK-MHD-1V Series Mini-type HD-SDI to Fiber Converter by E-link is a compact and

industrial-grade solution designed for transmitting uncompressed HD-SDI video (with

embedded audio), Tally signals, and reverse RS485 data over a single optical fiber.

Supporting video resolutions up to 1080i and a data rate of up to 1.485Gbps, this converter

features automatic cable equalization, loop-out monitoring, and robust performance across

extended distances—up to 20km on single-mode fiber. Engineered for demanding

environments, it offers wide temperature tolerance (-20℃ to +70℃), LED status indicators,

hot-swappable installation, and compatibility with SDI camera systems. Ideal for broadcast,

live events, and studio applications requiring reliable, real-time video transmission over fiber.

Features

Mini HD-SDI to fiber converter with Tally & RS485

Supports 720p, 1080i, PAL/NTSC formats

Loop-out for local SDI monitoring

Transmission up to 20km over LC fiber

Stable signal with auto equalization & reclocking

Wide temp range: -20°C to +70°C

Plug & play, compact aluminum housing

Technical Indexes

Fiber Optical interface
Fiber interface	Simplex LC
Transmission distance	550m-20Km
Wavelength	1310nm/1550nm
Video
Video interface	BNC
Video input/output impedance	75Ω
Video input/output voltage	Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp
Video Bits Rate	Max 1.48Gb/s
Differential gain (10%～90% APL)	<1%
SDI format support	625/25 PAL
	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
Video SDI standard	270Mbps (SD-SDI)
Video SDI standard	1.485Gbps (HD-SDI)
Data
Physical interface	Industrial standard screw terminal
Data type	Tally & Reverse RS485
Frequency/Rate support	Max. 115200bps for RS422 Max. 57600bps for RS485
BER	<10ˉ⁹
Electrical
Power adaptor	DC 5V
Power consumption	<5W
LED Indicator
SDI	SDI video
P/T	Power Supply
Mechanical
Dimensions (LxWxH)	73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Package)
Weight	75g (TX) 75g (RX) 450g (Package)
Casing	Aluminum Case
Mounting Options	Desktop
Environmental
Working Temperature	-20℃～+70℃
Storage Temperature	-40℃～+80℃
Working Humidity	0~95%
MTBF	≥100000 hours

Ordering Information

Model	Description
LNK-MHD-1V-MM	Mini-type HD-SDI to Fiber Converter with Tally & Reverse RS485 and loop out, MMF, LC Fiber Connector 500 meters, including Transmitter and Receiver, used by pairs
LNK-MHD-1V-20	Mini-type HD-SDI to Fiber Converter with Tally & Reverse RS485 and loop out, SMF, LC Fiber Connector 20KM, including Transmitter and Receiver, used by pairs
LNK-MHD-1V-40	Mini-type HD-SDI to Fiber Converter with Tally & Reverse RS485 and loop out, SMF, LC Fiber Connector 40KM, including Transmitter and Receiver, used by pairs
