| Data: | RS422 /RS232/RS485 | Wavelength: | 1310nm / 1550nm / CWDM |
|---|---|---|---|
| Power consumption: | 15W | Dimensions (LxWxH): | 172mm*167mm*45mm |
| Net weight: | 4kg | Input power: | DC5V 3A |
| Transmission Distance: | SM fiber 10+km , MM fiber 300m | Port: | 10/100 Base-T, RJ-45 connector |

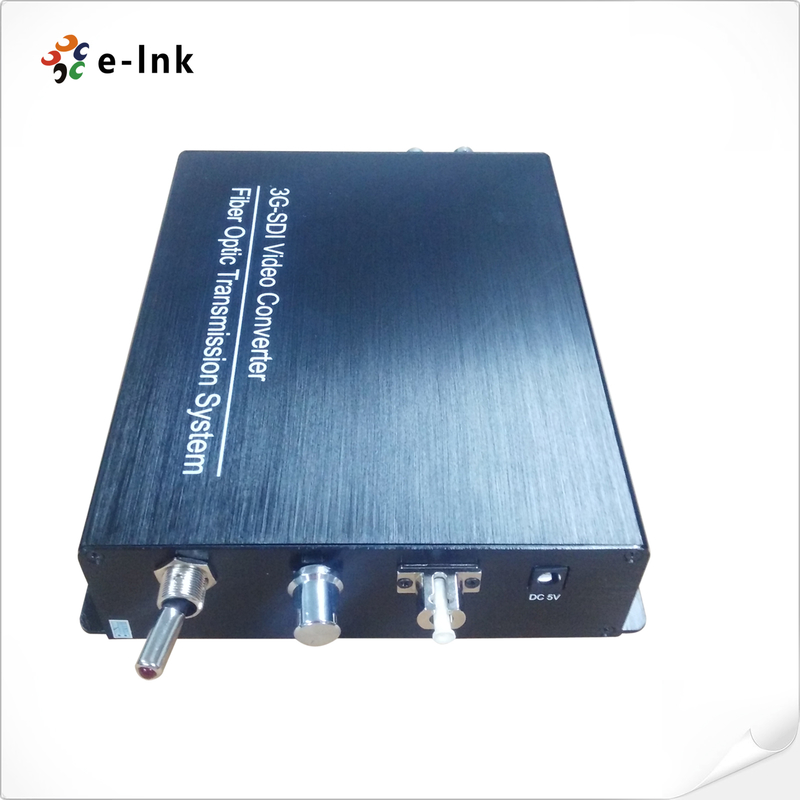

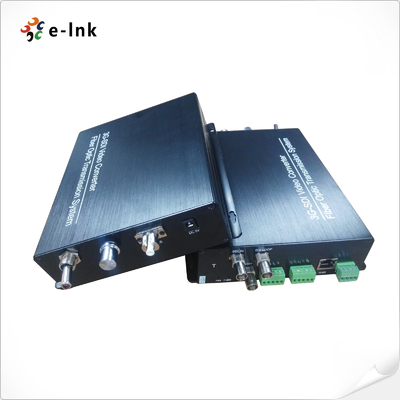

3G/HD/SD-SDI फाइबर ऑप्टिक कनवर्टर अवलोकन
यह LNK-MSDI सीरीज़ एक पेशेवर फाइबर ऑप्टिक ट्रांसमिशन सिस्टम है जो 3G/HD/SD-SDI वीडियो प्रदान करता है जो SMPTE 424M-2006, 292 और 259 मानकों के साथ-साथ 10/100Base-T ईथरनेट, RS422, ऑडियो, टैली, इंटरकॉम और रिटर्न वीडियो, सभी सिंगल- या मल्टी-मोड फाइबर पर आधारित है। यह उन्नत सिस्टम सभी डेटा चैनलों के एक साथ ट्रांसमिशन को सक्षम बनाता है, जो प्रसारण और उत्पादन वातावरण के लिए एक व्यापक समाधान प्रदान करता है। यह कैमरे से बेस स्टेशन तक 3G/HD-SDI सिग्नल का परिवहन करता है, जबकि रिटर्न वीडियो (3G/HD-SDI), रिमोट कंट्रोल डेटा, जेनलॉक, इंटरकॉम, टैली, ऑडियो और ईथरनेट को एक ही SM/MM सामरिक या SMPTE हाइब्रिड फाइबर केबल पर सपोर्ट करता है। विश्वसनीयता और मजबूत प्रदर्शन के लिए डिज़ाइन किया गया, LNK-MSDI सीरीज़ स्टूडियो प्रोडक्शंस, रिमोट ब्रॉडकास्ट और मल्टी-कैमरा सेटअप के लिए निर्बाध, उच्च-गुणवत्ता वाला कनेक्टिविटी प्रदान करता है।
3G/HD/SD-SDI फाइबर ऑप्टिक कनवर्टर विशेषताएं
समर्थन करता है SMPTE 3G, HD, और SD-SDI डेटा दरें
विश्वसनीय प्रसारण प्रदर्शन के लिए सभी पैथोलॉजिकल टेस्ट पैटर्न को पूरी तरह से संभालता है
इष्टतम सिग्नल अखंडता बनाए रखने के लिए स्वचालित केबल इक्वलाइजेशन
एकीकृत रिमोट कंट्रोल, टैली, ऑडियो (इंटरकॉम), और रिटर्न वीडियो कार्य
बहुमुखी नेटवर्क एकीकरण के लिए 10/100 ईथरनेट
कनेक्टिविटी270 Mbit/s, 1.48 Gbit/s, और 3 Gbit/s पर
स्वचालित री-लॉकिंगDal LC /FC/ST/SC/MX/ Lemo / Neutrino (वैकल्पिक)संगत SMPTE 424M, SMPTE 292M, SMPTE 259M मानक और
DVB-ASI प्रारूपके साथके साथ सीधा संगतता 3G/HD/SD-SDI कैमरा सिस्टम
और RS-232, RS-422, RS-485 डेटा प्रोटोकॉल के लिए समर्थनट्रांसमिशन दूरी:
सिंगल-मोड फाइबर पर 10+ किमी तक या
मल्टी-मोड फाइबर पर 300 मीटरटर्मिनल ब्लॉक पावर इनपुट , हॉट स्वैपिंग और हॉट प्लगिंग का समर्थन करता है
कठोर वातावरण के लिए
|
-10 °C से 75 °C |
|
|
ऑपरेटिंग तापमान रेंज के साथ औद्योगिक-ग्रेड डिज़ाइन |
3G/HD/SD-SDI फाइबर ऑप्टिक कनवर्टर तकनीकी सूचकांक |
|
सामान्य विनिर्देश |
कार्य तापमान |
|
-10°C से +75°C |
भंडारण तापमान |
|
-40°C से 85°C |
नमी |
|
0 ~ 95% (गैर-संघनक) |
इनपुट पावर |
|
DC5V 3A |
बिजली की खपत |
|
15W |
शुद्ध वजन |
|
4kg |
|
|
उपस्थिति का आकार |
172mm*167mm*45mm (LxWxH) |
|
ऑप्टिकल फाइबर |
तरंग दैर्ध्य |
|
1310nm / 1550nm / CWDM |
आउटपुट पावर |
|
-6~-1dBm |
Rx संवेदनशीलता |
|
<-18dBm |
ट्रांसमिशन दूरी |
|
SM फाइबर 10+km , MM फाइबर 300m |
|
|
ऑप्टिकल कनेक्टर |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (वैकल्पिक) |
|
SDI इनपुट/आउटपुट |
सिग्नल प्रारूप |
|
SMPTE 424M, SMPTE 292M, SMPTE 259M |
डेटा दर |
|
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
केबल इक्वलाइजेशन |
स्वचालित केबल EQ (Bel den 1694A केबल) |
|
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
ऑडियो |
|
|
चालू: छोटा या +12V |
इंटरकॉम |
|
कैमरा ऑप्टिक एडाप्टर |
इंटरफ़ेस |
|
4pin XLR(पुरुष) /5pin XLR(महिला)/ 3.5mm हेडसेट जैक |
माइक्रोफ़ोन |
|
म्यूट और प्री-एम्प्ट के साथ माइक इनपुट |
हेडफोन |
|
वॉल्यूम ऊपर या नीचे के साथ |
|
|
ऑडियो |
|
|
|
टैली |
|
कैमरा ऑप्टिक एडाप्टर |
इंटरफ़ेस |
|
4pin एयर हेड या 3pin मिनी XLR |
|
|
आउटपुट |
|
|
ड्राई कॉन्टैक्ट क्लोजर या वेट +12V |
|
|
चालू: छोटा या +12V |
बंद: खुला या 0V |
|
रिमोट कंट्रोल |
इंटरफ़ेस |
|
औद्योगिक मानक का टर्मिनल ब्लॉक |
|
|
डेटा |
RS422 /RS232/RS485 |
|
ईथरनेट |
पोर्ट |
|
10/100 बेस-टी, RJ-45 कनेक्टर |
कार्य मोड |
पूर्ण डुप्लेक्स/आधा डुप्लेक्स
