उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
बिजली अनुकूलक:: | डीसी 5 ~ 12 वी | बिजली की खपत:: | <5W |
---|---|---|---|
आयाम:: | 80 x 40 x 20 मिमी | वजनः: | 0.8 किलो / जोड़ी |
बढ़ते हुए:: | डेस्कटॉप |
अवलोकन

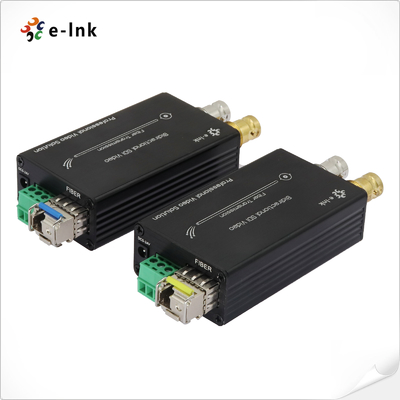

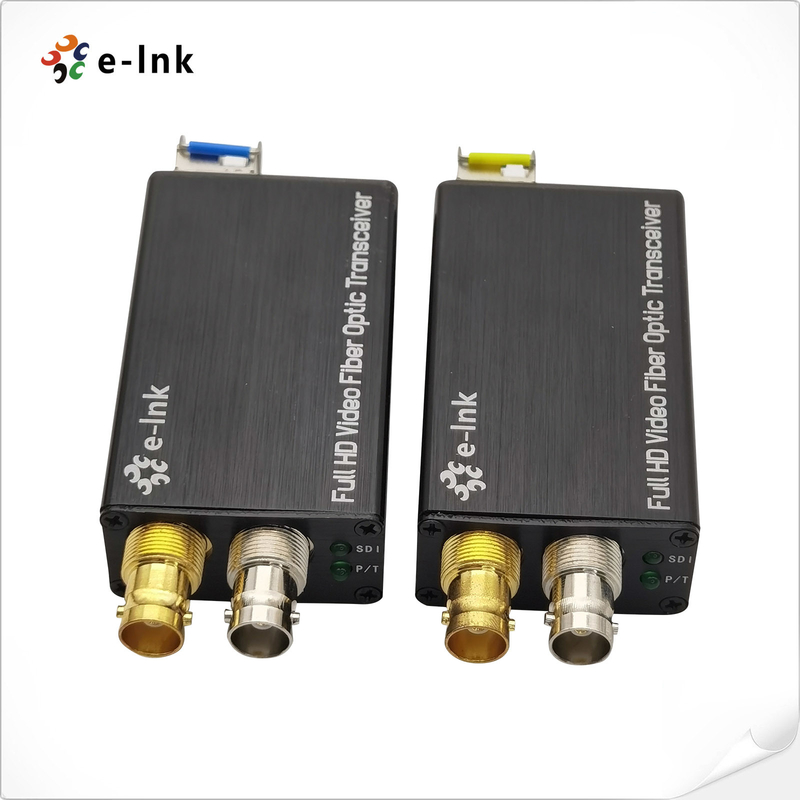

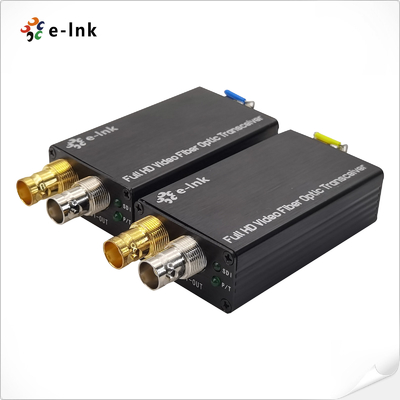

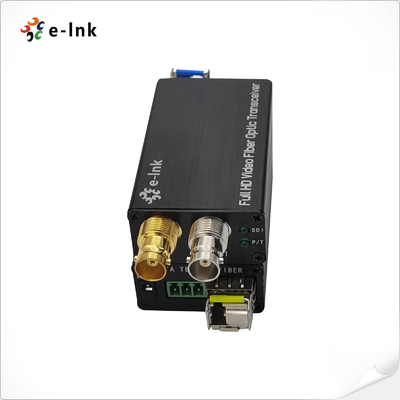

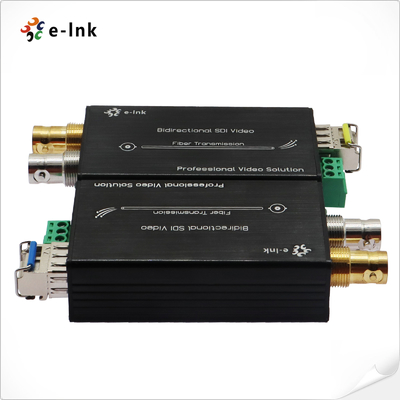

दमिनी प्रकार का 3जी/एचडी-एसडीआई फाइबर कन्वर्टरपेशेवर वीडियो प्रसारण के लिए डिज़ाइन किया गया है,
एक-चैनल द्विदिशात्मक 3जी/एचडी-एसडीआई वीडियो(इम्बेडेड ऑडियो के साथ) एक एकल फाइबर ऑप्टिक केबल पर।
इस समाधान में एक ट्रांसमीटर और रिसीवर जोड़ी शामिल है, जिससेवास्तविक समय,हानि रहित,
असम्पीडित डिजिटल वीडियोयह पूरी तरह से सभी विकृति पैटर्न का समर्थन करता है,
के लिए स्थिर और विश्वसनीय संकेत संचरण सुनिश्चित1080 पी 3जी/एचडी-एसडीआई सिग्नल.सुरक्षा निगरानी,
वीडियो कॉन्फ्रेंसिंग,प्रत्यक्ष प्रसारण, और घटनाउत्पादन अनुप्रयोग.
विशेषताएं
प्रत्येक चैनल में शामिल हैं4-चैनलएम्बेडेड ऑडियो;
स्वचालित केबल समानांतर, 3.2 Gb/s (Belden 1694A) से नीचे की सभी दरों के लिए प्रयोग किया जाता है;
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ सीधे संगतएचडी-एसडीआई कैमरा प्रणाली
️ लंबी ट्रांसमिशन क्षमता80 किमी तक
️ गर्म स्वैप और गर्म प्लग;
सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
फाइबर ऑप्टिकल इंटरफेस | |
फाइबर इंटरफेस | सिम्पलेक्स एलसी |
संचरण दूरी | 0-20 किमी (अन्य दूरी उपलब्ध) |
तरंगदैर्ध्य | 1310nm/1550nm |
वीडियो | |
वीडियो इंटरफ़ेस | बीएनसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
अंतर लाभ (10%~90% एपीएल) | < 1% |
एसडीआई प्रारूप समर्थन | 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080 पी 23.98/24/30/50/60 | |
वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
विद्युत | |
पावर एडाप्टर | डीसी 5~12 वी |
बिजली की खपत | <5W |
एलईडी संकेतक | |
एसडीआई | एसडीआई वीडियो |
पी/टी | विद्युत आपूर्ति |
मैकेनिकल | |
आयाम (LxWxH) | 80 x 40 x 20 मिमी |
वजन | 0.8 किलोग्राम प्रति जोड़ी |
आवरण | एल्यूमीनियम केस |
घुड़सवार विकल्प | डेस्कटॉप |
पर्यावरण | |
कार्य तापमान | -20°C+70°C |
भंडारण तापमान | -40°C+80°C |
कार्यशील आर्द्रता | 0~95% |
एमटीबीएफ | ≥100000 घंटे |
ऑर्डर करने की जानकारी
मॉडल | विवरण |
LN K-MHD-BIMM | मिनी-प्रकार द्विदिशात्मक एचडी-एसडीआई फाइबर कनवर्टर, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-MHD-BI20 | मिनी-प्रकार द्विदिशात्मक एचडी-एसडीआई फाइबर कनवर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
LNK-MHD-BI40 | मिनी-प्रकार द्विदिशात्मक एचडी-एसडीआई फाइबर कनवर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
मॉडल | विवरण |
LNK-M3G-BIMM | मिनी-प्रकार द्विदिशात्मक 3जी-एसडीआई फाइबर कनवर्टर, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3G-BI20 | मिनी प्रकार द्विदिशात्मक 3जी-एसडीआई फाइबर कनवर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3G-BI40 | मिनी प्रकार द्विदिशात्मक 3जी-एसडीआई फाइबर कनवर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
आवेदन
