उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | एसडीआई से फाइबर ऑप्टिक कनवर्टर | बिजली अनुकूलक: | डीसी 5 ~ 25 वी |
---|---|---|---|
बिजली की खपत: | <5W | आयाम: | 80 x 40 x 20 मिमी |
तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |
एसडीआई ओवर फाइबर ऑप्टिक एक्सटेंडर का उत्पाद विवरण:

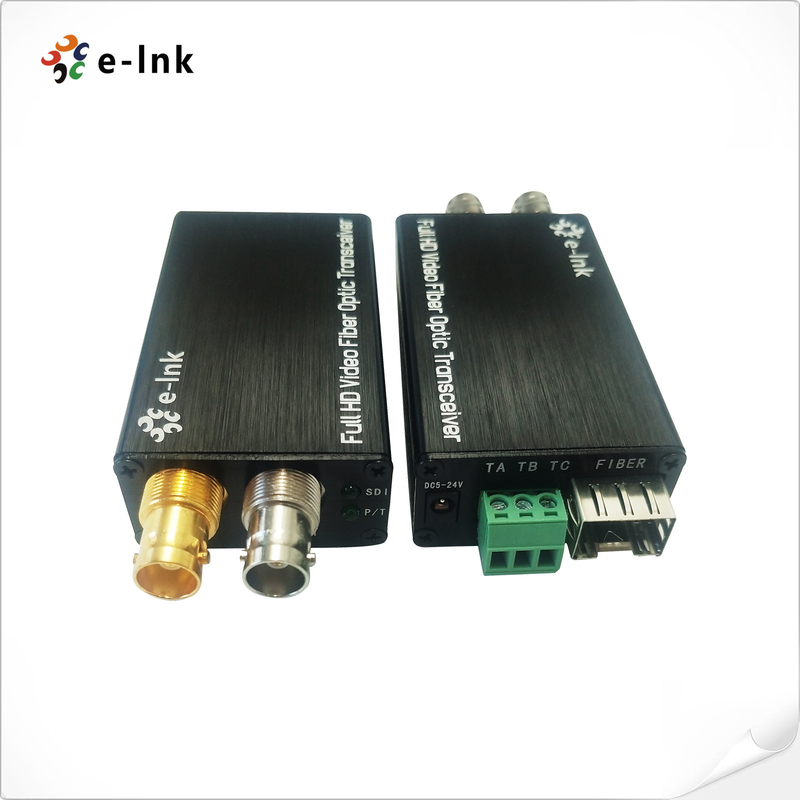

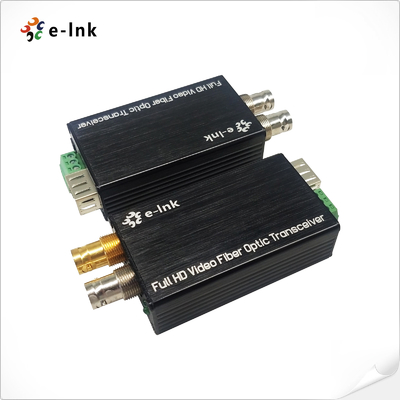

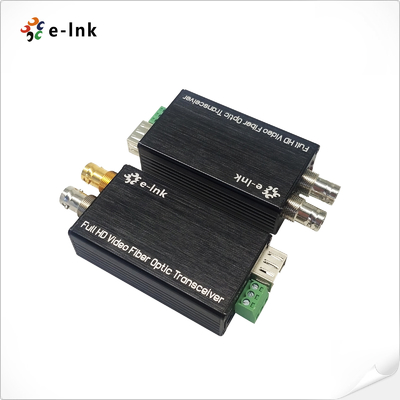

LNK-M3G-1V सीरीज मिनी प्रकार 3G/HD-SDI फाइबर कन्वर्टर 1 चैनल 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड) और टैली या रिवर्स RS485 सिग्नल का समर्थन करता है, जो फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है,और एक 3 जी/एचडी-एसडीआई लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीएसडीआई ओवर फाइबर ऑप्टिक एक्सटेंडर में 1080 पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड होता है।
स्वचालित केबल समानांतर, 3.2 जीबी/सेकंड से कम सभी दरों के लिए प्रयोग किया जाता है (बेल्डेन 1694 ए);
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
एचडी-एसडीआई कैमरा सिस्टम के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
1470~1610nm CWDM तरंग दैर्ध्य वैकल्पिक;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
फाइबर इंटरफेस | सिम्पलेक्स एलसी |
संचरण दूरी | 550 मीटर-20 किलोमीटर |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
एसडीआई प्रारूप समर्थन | 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080 पी 23.98/24/30/50/60 | |
वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
डेटा प्रकार | टैली या रिवर्स RS485 |
एसडीआई ओवर फाइबर ऑप्टिक एक्सटेंडर तकनीकी सहायता और सेवाओं में शामिल हैंः
मॉडल | विवरण |

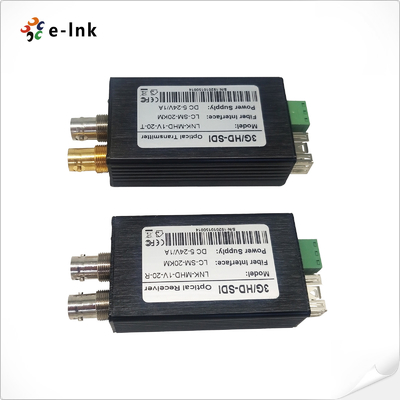

LNK-M3जी-1वी1टी-एमएम | मिनी प्रकार का 3जी-एसडीआई से फाइबर कन्वर्टर टली और लूप आउट के साथ, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3जी-1V1D-MM | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 3G-SDI फाइबर कन्वर्टर, MMF, LC फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3G-1V1T-20 | मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3G-1V1D-20 | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 3G-SDI फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3G-1V1T-40 | मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
LNK-M3G-1V1D-40 | रिवर्स आरएस485 और लूप आउट के साथ मिनी-टाइप 3 जी-एसडीआई फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
